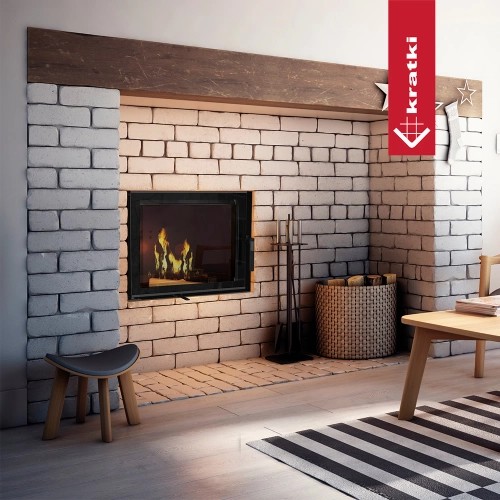

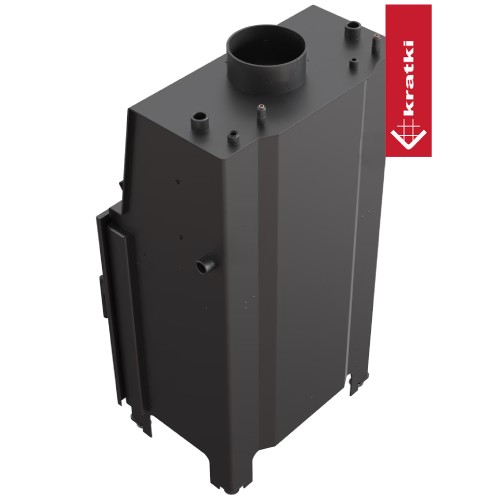

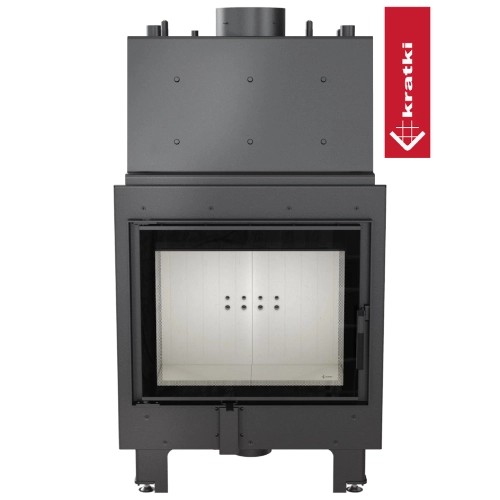

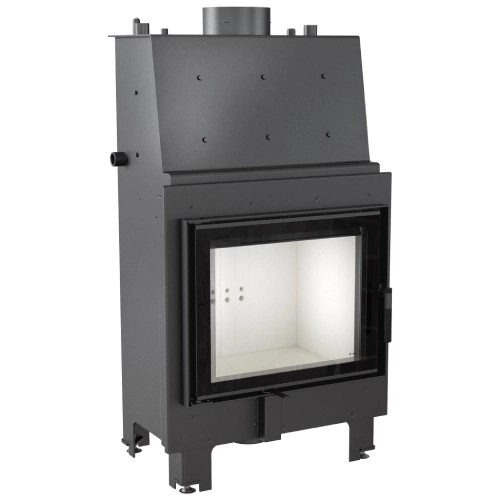

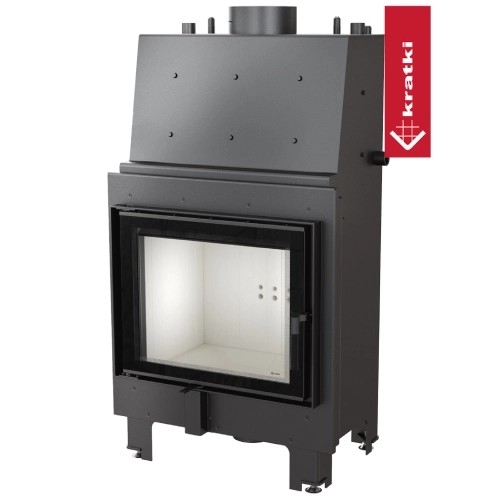

Kratki MBZ PW Kamineinsatz 13 kW wasserführend

Kratki MBZ PW Kamineinsatz 13 kW wasserführend
Artikel-Nr.:
mbz-pw-13-w
Hersteller:
Kratki
A
Produktdatenblatt
2.594,02 €
A
Produktdatenblatt
Gewünschte Menge:
Jetzt Konfigurieren
Lieferzeit ca.: 2-3 Wochen
*
1-3 Werktage = auf Lager, sofort lieferbar

alle anderen Angaben = Lieferzeit abhängig
von Warenverfügbarkeit des jeweiligen
Herstellers / Lieferanten

Preise inkl. USt zzgl. Versand (in D max. € 6,90)

Kratki
Mehr vom Markenhersteller Kratki
Konfiguration
Optionen und Zubehör wählen:
Ofenrohr - Anschluss-Set 200 mm - Kamineinsatz-Kaminbausatz - schwarz - Reuter Ferrum | RKF-SET2200KEKB
Artikel nicht verfügbar
Lieferzeit ca.: 1-3 Werktage
+ 99,00 €
Reuter FerrumFlex Dichtband für Ofenrohre 30 mm, 1m | RKFISO30
Artikel nicht verfügbar
Lieferzeit ca.: 1-3 Werktage
+ 10,89 €
2.594,02 €

Preise inkl. USt zzgl. Versand (in D max. € 6,90)

Gewünschte Menge:
Lieferzeit ca.: 2-3 Wochen
*
1-3 Werktage = auf Lager, sofort lieferbar

alle anderen Angaben = Lieferzeit abhängig
von Warenverfügbarkeit des jeweiligen
Herstellers / Lieferanten
Kratki
Kratki MBA PW Kamineinsatz 17 kW wasserführend
€ 3.128,00
Kratki Floki M Kamineinsatz 10 kW
€ 1.463,00
Kratki Nadia 10 Kamineinsatz 10 kW Schiebetür
€ 2.273,00
Kratki Nadia 13 Kamineinsatz 13 kW
€ 2.056,00
Kratki Lucy 12 | Kamineinsatz 12 kW
€ 1.708,00
Kratki Lucy 12 Slim Kamineinsatz 8 kW Eckkamin
€ 1.771,00
Kratki Zuzia 15 Kamineinsatz 12 kW wasserführend
€ 1.715,00
Kratki Nadia PW Kamineinsatz 12 kW wasserführend
€ 2.099,00
Kratki NBC 500/500 Kamineinsatz 8 kW Schiebetür
€ 3.517,00
Kratki NBU 500/700 Kamineinsatz 11 kW Schiebetür
€ 5.243,00
Kratki VNL 480/480 Kamineinsatz 8 kW
€ 2.533,00
Kratki VNL 700/480 Kamineinsatz 12 kW
€ 3.134,00
Kratki VNL 810/410 Kamineinsatz 14 kW
€ 3.489,00
Kratki Lucy PW 12 Kamineinsatz 12 kW wasserführend
€ 2.071,00
Kratki Lucy 14 Slim Kamineinsatz 10 kW Eckkamin
€ 2.001,00
Kratki Lucy 14 Slim Kamineinsatz 10 kW
€ 1.799,00
Kratki MBM Kamineinsatz 10 kW Schiebetür
€ 2.384,00
Kratki MBM Kamineinsatz 10 kW Eckkamin
€ 1.935,00
Kratki MBZ Kamineinsatz 13 kW
€ 1.905,00
Kratki MBZ Kamineinsatz 13 kW Eckkamin
€ 2.187,00
Produktbeschreibung



Beschreibung folgt in Kürze.

Lieferumfang

1 x Kratki MBZ PW Kamineinsatz 13 kW wasserführend

Videos

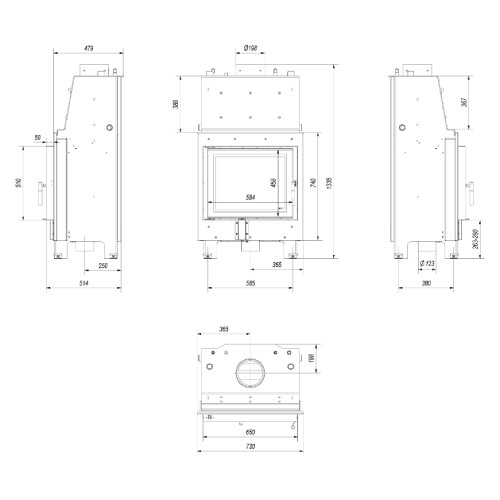

Technische Daten
Artikel-Nr.:
mbz-pw-13-w
Artikelgewicht:
262,00 kg
Externe Verbrennungsluft Ø (mm):
125
Gewicht (kg):
262
Luftgeführt / wassergeführt:
Wasserführend
Produktkategorie:
Kamineinsatz
Hersteller:
Kratki
Scheibenfläche (mm²):
267472
DIBt-Zulassung:
nein
Verbrennungsluftanschluss:
ja
Leistung (kW):
13
Rauchrohranschluss:
oben
Ø Rauchrohr (mm):
200
Wirkungsgrad ca:
81 %
Sichtscheiben:
Frontkamin: 1 Scheibe, Frontscheibe
Gesamthöhe (mm):
1335
Gesamttiefe (mm):
479
Tür Breite (mm):
584
Art der Türe:
Drehtür
Abgastemperatur am Stutzen (°C):
226
Tür Höhe (mm):
458
Brennstoff:
Holz
Zertifizierung:
2. Stufe BimSchV, A, EcoDesign
Herstellerdetails:
Kratki, Gombrowicza 4, Wsola, 26-660 Jedlińsk, Polen, Kontakt: contact@kratki.com
Garantie:
5 Jahre
Downloads
Leistungserklärung Kamineinsatz Kratki MBZ PW
pdf
Energie Label Kamineinsatz Kratki MBZ PW
pdf
Produkt Datenblatt Kamineinsatz Kratki MBZ PW
pdf
Datenblatt Kamineinsatz Kratki MBZ PW
pdf
