Einwandige Schornsteinverlängerung – 500 mm wirksame Höhe








Konfiguration
- 115 mm + € 0,00
- 120 mm + € 2,47
- 130 mm + € 6,63
- 140 mm + € 11,64
- 150 mm + € 15,79
- 160 mm + € 23,29
- 180 mm + € 33,27
- 200 mm + € 58,52
- 225 mm + € 71,85
- 250 mm + € 90,90
- 300 mm + € 110,83
- 350 mm + € 198,24
- 400 mm + € 282,86
- 450 mm + € 335,32
- 500 mm + € 394,42
Hier wählen Sie den Innendurchmesser des oberen Teils der Schornsteinverlängerung (Rohr ab Montageplatte) aus. Dabei ist es wichtig, dass die Fläche die sich aus dem Innendurchmesser ergibt, ungefähr der Fläche des zu verlängernden Schornsteins entspricht, damit kein Abgasstau entsteht.
Bei runden Schornsteinen wird einfach das Maß des zu verlängernden Schornsteinrohres genommen.
Wenn eckige (gemauerte) Schornsteinschächte verlängert werden müssen, wird der Innendurchmesser ebenfalls entsprechend der Fläche bestimmt.
Hier ein paar Beispiele:
Schornsteininnenmaß = 200x200mm -> Innendurchmesser in mind. 200mm wählen
Schornsteininnenmaß= 180x140mm –> Innendurchmesser in 180 mm wählen
- 250 mm (Standard)
- 150 mm + € 11,09
- 200 mm + € 11,09
- 300 mm + € 22,21
- 350 mm + € 33,33
- 400 mm + € 44,44
- 450 mm + € 55,56
- 500 mm + € 68,98

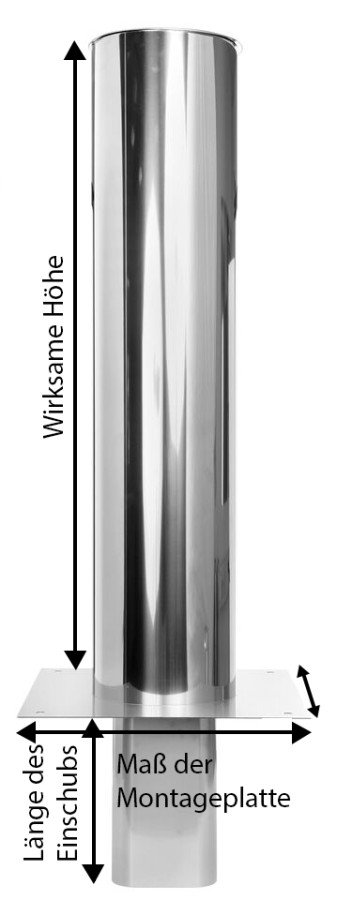

Hier wählen Sie die Länge des Rohres, dass unterhalb der Montageplatte angeschweißt ist.
Diesen Teil nennt man Einschub oder Einschubstutzen. Die Standardlänge von 250mm ist in der Regel ausreichend.
Es kann allerdings bei speziellen Schornsteinproblemen (Versottung, etc.) oder für eine bessere Stabilität auch ein längerer Einschub nötig sein. Kürzere Einschübe werden bei sehr alten und schiefen Schornsteinen gewählt.
- 400 x 400 mm (Standard)
- 200 x 200 mm + € 12,34
- 250 x 250 mm + € 12,34
- 300 x 300 mm + € 12,34
- 350 x 350 mm + € 12,34
- 450 x 450 mm + € 14,68
- 500 x 500 mm + € 30,75
- 550 x 550 mm + € 36,91
- 600 x 600 mm + € 43,08
- 650 x 650 mm + € 49,26
- 700 x 700 mm + € 55,43
- 750 x 750 mm + € 61,61
- 800 x 800 mm + € 73,96
Die Montageplatte sollte in etwa dem Außenmaß des Schornsteinkopfes entsprechen.
Die Platte wird zur Befestigung der Schornsteinverlängerung auf dem Schornsteinkopf mit Schrauben und Dübeln festgeschraubt.
Das Zuschneiden der Montageplatte ist bauseits problemlos möglich.
Zusätzlich wird das Aufbringen von Hochtemperatursilikon zwischen Schornsteinkopf und Montagplatte empfohlen. Das genannte Silikon erhalten Sie in jedem Baumarkt.
- ohne Regenhut (Standard)
- mit Regenhut + € 30,43
- mit Regenhut + € 31,16
- mit Regenhut + € 31,89
- mit Regenhut + € 31,89
- mit Regenhut + € 32,61
- mit Regenhut + € 33,33
- mit Regenhut + € 34,06
- mit Regenhut + € 34,78
- mit Regenhut + € 37,68
- mit Regenhut + € 39,13
- mit Regenhut + € 46,38
- mit Regenhut + € 54,35
- mit Regenhut + € 64,50
- mit Regenhut + € 75,37
- mit Regenhut + € 146,39
Der Regenhut schützt den Schornstein vor Regenwassereintrag. Wir empfehlen Ihnen dringend einen solchen Regenschutz, da bei selten genutzten oder stillgelegten Schornsteinen eine hohe Versottungsgefahr besteht. Hierbei durchdringt die Feuchtigkeit im Schornstein, über die Zeit, das Mauerwerk und richtet hierbei enorme bis irreparable Schäden an.
- Einschub passend zum gewählten Innendurchmesser (Standard)
- Runder Einschub nach individuellem Maß. (Bitte Ihr Maß unten eintragen) + € 61,74
- Eckiger Einschub nach individuellem Maß (Bitte Ihr Maß unten eintragen) + € 61,74
- Eckiger Einschub mit abgerundeten Ecken (R20!) und individuellem Maß (Bitte Ihr Maß unten eintragen) + € 61,74
Hier wählen Sie den Innendurchmesser bzw. das Maß des Rohres, dass unterhalb der Montageplatte angeschweißt ist.
Diesen Teil nennt man Einschub oder Einschubstutzen.
Es ist wichtig, dass der Einschub entsprechend dem zu verlängernden Schornstein angepasst wird. Bei gemauerten (eckigen) Schornsteinen, muss auch der Einschub eckig ausgeführt sein. Bei Schornsteinen aus Formsteinen mit abgerundeten Ecken (bspw. PLEWA) wird ebenfalls auch der Einschub mit abgerundeten Ecken (immer Radius = R20!!) gefertigt.
Die Option „Einschub nach gewähltem Innendurchmesser“ bedeutet, dass der Einschub rund mit einem Abmaß von 5mm gefertigt wird. Beispiel: Gewählter Innendurchmesser 150mm = Einschub 145mm
Bei allen anderen Optionen müssen Sie Ihr Wunschmaß in dem dafür vorgesehenen Feld eintragen. Bitte tragen Sie immer das Lichte Maß ein.
Wir ziehen bei der Fertigung immer 5mm von Ihrem Maß ab. Wenn Sie das nicht wünschen, schreiben Sie bitte „FM“ für Fertigmaß vor Ihre Maßangabe. Dann fertigen wir millimetergenau nach Ihren Angaben.
In diesem Feld können Sie Ihr Wunschmaß für den Einschub eintragen.
Beispielsweise: 180x180mm, 187mm, usw.
Wir ziehen bei der Fertigung immer 5mm von Ihrem Maß ab. Wenn Sie das nicht wünschen, schreiben Sie bitte „FM“ für Fertigmaß vor Ihre Maßangabe. Dann fertigen wir millimetergenau nach Ihren Angaben.
- 0,6 mm (Standard)
- 0,8 mm für erhöhte Festigkeit + € 61,61
- 1,0 mm für höchste Festigkeit + € 98,65
Eine erhöhte Materialstärke kann in Gebieten mit hoher Sturmgefahr empfehlenswert sein, da hierdurch ein Abknicken verhindert wird.
- ohne Reinigungsöffnung (Standard)
- mit Reinigungsöffnung + € 98,65
Abhängig von der Höhe der Schornsteinverlängerung kann eine Reinigungsöffnung nötig sein.
Bitte sprechen Sie dies mit Ihrem Schornsteinfeger ab.
Wenn die Schornsteinverlängerung mit Reinigungsöffnung bestellt wird, ersetzt das Reinigungselement 500mm Höhe.
Beispiel: Schornsteinverlängerung 2 Meter Höhe wird wenn die Option mit Reinigungsöffnung gewählt wird, als 1,5 Meter + Reinigungsöffnung ausgeliefert. Die sogenannte wirksame Höhe bleibt also mit und ohne Reinigungsöffnung immer bei der gewählten Höhe.

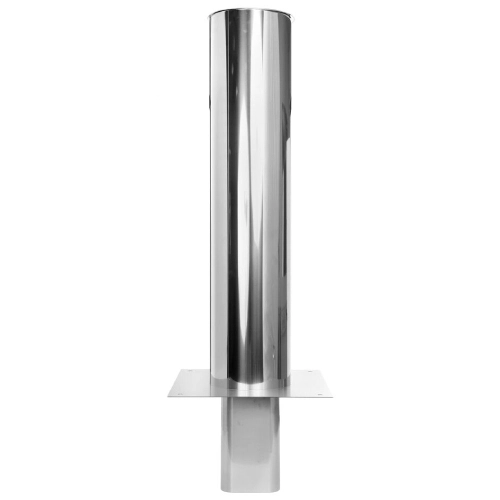

Einwandige Schornsteinverlängerung handgefertigt in Deutschland
- 500 mm wirksame Höhe, einwandig
- Kaminverlängerung aus hochwertigem V4A Edelstahl
- Schornsteinverlängerung frei konfigurierbar
- Einfache Selbstmontage
- CE zertifiziert und TÜV geprüft
- Materialstärke des Innenrohrs bis 1,5 mm wählbar
- Kaminerhöhung für alle Brennstoffe bis 600°C zugelassen
Schornsteinverlängerung 500 mm wirksame Länge
Einwandige Kaminverlängerung für die Verbesserung des Schornsteinzugs oder für die Einhaltung der Abstände zu Nachbargebäuden.
Alle Schornsteinverlängerungen sind kundenspezifische Sonderanfertigungen.
Brennstoff: Alle Brennstoffe
Einsatztemperatur: ≤ 600°C
Material: Edelstahl 1.4571 / 1.4404 V4A
Materialstärke: 0,6 mm (optional höher)
Zulässig für Überdruck: Nein
Mittlere Rauhigkeit: 1 mm
*Sonderteil* - Dieser Artikel ist ein nach Kundenspezifikationen gefertigtes Sonderteil. Sonderteile sind vom Umtausch und Widerrufsrecht ausgeschlossen.
* Sonderteil - Dieser Artikel ist ein nach Kundenspezifikationen gefertigtes Sonderteil. Sonderteile sind vom Umtausch und Widerrufsrecht ausgeschlossen.
1x Schornsteinverlängerung einwandig 500 mm wirksame Höhe wie konfiguriert
